580KW柴油车密度电站机并机柜路线机械图作用：由笔记本充电气产品AC220V/DC24V，打造电站机的把控板用到的读取外接电源DC24V。电站机开机进行后由KA5讨论会220V里头继电气产品读取是一个开机进行讯号。柴油车密度电站机的把控板顺利通过讯号二次回路把电站机的直流电阻值、电阻值，次数，带速等电站机的繁多产品参数讯号反应到的把控板，由的把控板看到指命。   当柴油密度电站机开始后，把电送进启闭柜上部的主母排。把握电开关按钮使用操作设备监控视频达标一定程度具体条件开始柴油把握，再开机把握，使用DC24V继电气传输无线数据信息。电站机把握电开关按钮使用电阻数据监测方案电路电开关按钮，数据监测方案到都要满足塑壳低压漏电漏电断路器开始电阻，把握电开关按钮使用KA3继电气传输送电无线数据信息，合上主启闭断路，塑壳低压漏电漏电断路器送电后送电显示灯灯亮。当把握操作设备都要分闸的情况下，使用KA6分闸继电气传输分闸无线数据信息，主启闭塑壳低压漏电漏电断路器分闸，塑壳低压漏电漏电断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
序列号	公司名称	型号查询型号规格	院校	數量	制造厂
1	全面、万能式架构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站汽轮电机组保持器	HGM9510	只	2	众智
3	直流电压主机电源方案	BAC06A	只	2	众智
4	长安小型两边继电气	HH52P    DC24V	只	8	正泰
5	小款两边电磁阀产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	4g信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆，黄色，M10	只	12	海坦
14	辅助材料		台	2	国优

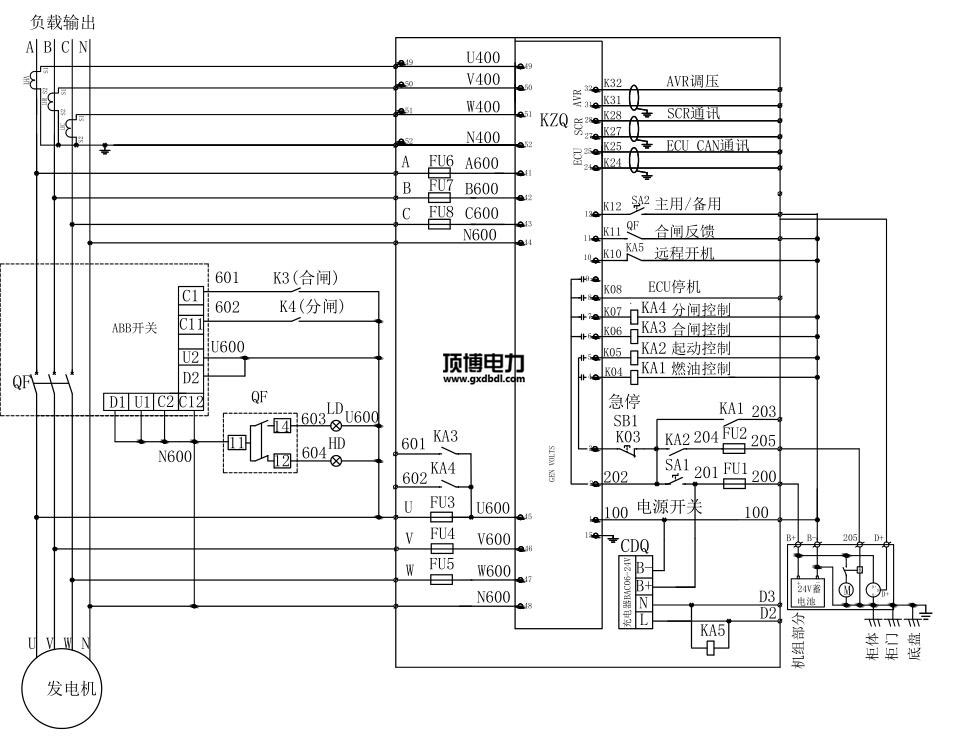

580KW柴油发电机并机柜线路电气图高清
